웹·앱 기획을 하면서 UI·UX 흐름도(Flowchart)를 대충 넘기면 어떤 일이 벌어질까요? 실무에선 화면 설계보다 흐름 정리가 더 중요하다고 해도 과언이 아닙니다. 흐름도가 제대로 없으면 개발팀, 디자인팀 모두 '지옥행'을 경험합니다.





✔ 실무에서 흐름도 없이 프로젝트를 시작하면 생기는 문제

• 개발팀 문의 폭주 – 어디서 어디로 이동하는지 몰라 혼란
• 디자인 재작업 – 동선이 바뀌거나 화면 누락으로 수정 반복
• UX 혼선 – 사용자 입장에서 불편한 구조가 그대로 출시
• 일정 지연 – 뒤늦은 구조 수정으로 개발·디자인 모두 지체

결국 제대로 된 흐름도 하나가 프로젝트의 '안전장치'가 됩니다.





✔ 실무 기준 UI·UX 흐름도란?



흐름도(Flowchart)는 단순한 도식이 아닙니다.
실제 서비스 내에서 사용자가 어떤 화면을 거치고, 어떤 기능을 사용하는지 전체 구조를 명확하게 시각화하는 문서입니다.

흐름도 없이 와이어프레임만 만들면 결국 화면끼리 연결이 안 되고, 전체 서비스 흐름을 누구도 이해하지 못합니다.



흐름도는 전체적인 시스템의 이해를 돕기도 하지만 시스템에서 발생할 수 있는 예외사항에 대한 문제들을 쉽게 파악할 수 있습니다.

개발자분들과 소통할 때 화면보다 흐름도(순서도)를 가지고 얘기하는 경우가 많이 있을겁니다.

흐름도를 통해 문제를 미리 예측하고 대비하면 보다 완성도 높은 프로그램을 개발할 수 있게 됩니다.

기획자는 항상 일정에 쫒기는 업무파트이기 때문에 일을 할때 한번에 끝내는게 중요합니다.

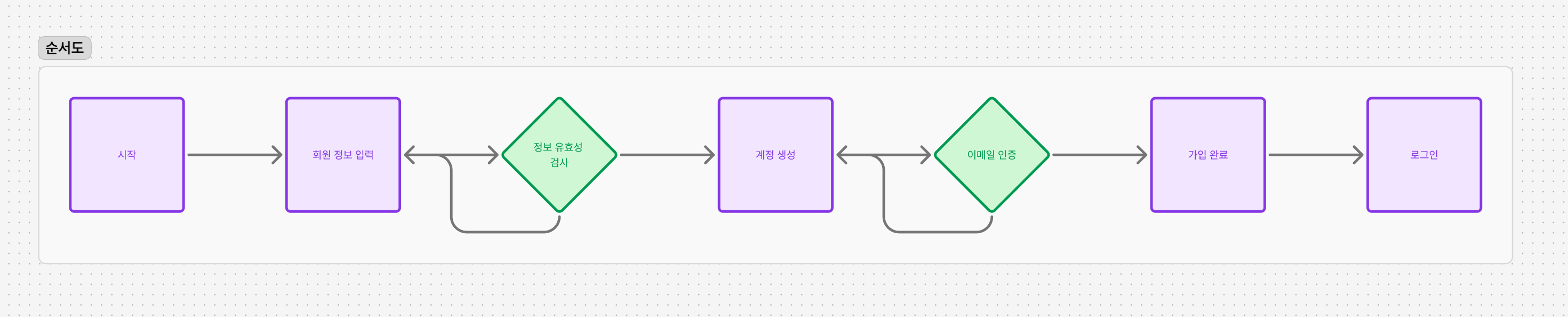

✔ 실무에 바로 쓰는 UI·UX 흐름도 작성법

1. 서비스 전반 흐름을 먼저 구조화 → 메인 페이지, 서브 페이지, 주요 기능의 전체 틀을 그립니다.
2. 사용자 이동 경로를 세부적으로 표시 → 버튼 클릭, 메뉴 이동, 팝업 등 실제 사용자의 행동 기준으로 동선을 정리합니다.

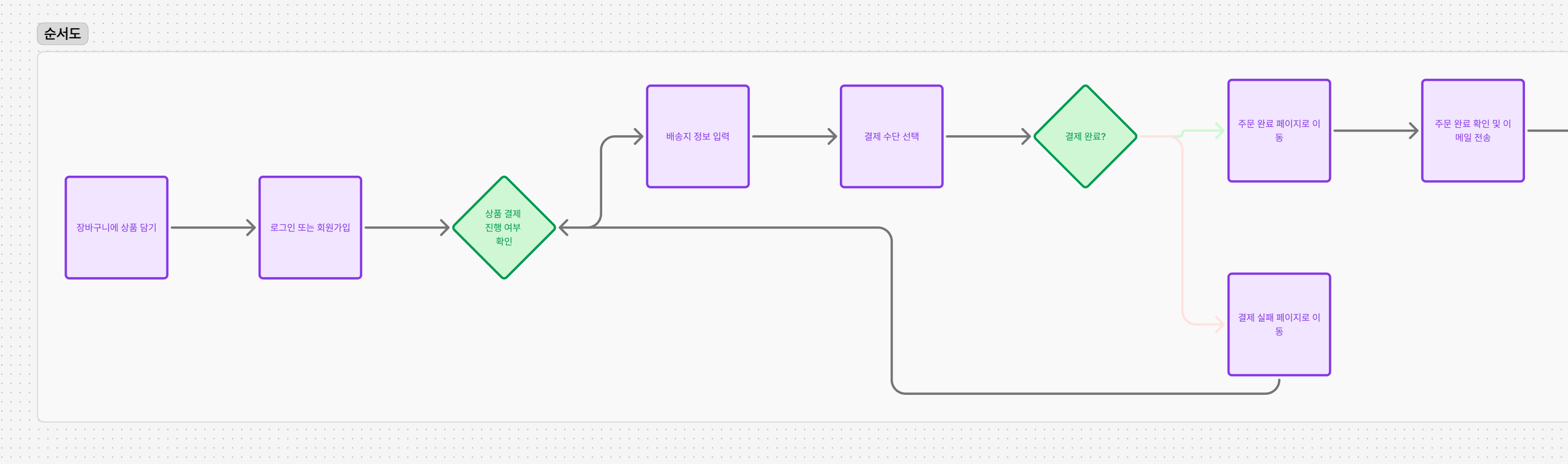

3. 예외 상황·에러 플로우를 포함 → 정상 흐름 외에 로그인 실패, 잘못된 접근 등 비정상 흐름도 함께 표시해야 완벽합니다.
4. 개발·디자인팀과 함께 검토 → 작성 후 각 팀과 공유하며 빠진 부분이나 비효율을 체크해야 실수를 줄일 수 있습니다.



✔ 흐름도 제대로 그리면 얻는 실무 효과

• 개발 오류 감소
• 디자인 수정 최소화
• UX 품질 향상
• 프로젝트 일정 안정화



✔ 마무리 – 흐름도 없이 진행하면 결국 내가 고생한다

UI·UX 흐름도를 제대로 정리하지 않으면 프로젝트 초반에는 빨리 가는 것 같지만, 결국 뒤에서 모든 팀이 고생하게 됩니다.
지금 기획을 시작하신다면, 화면을 그리기 전 흐름도부터 탄탄하게 정리해보세요.

관련 실무 사례나 흐름도 샘플이 궁금하시다면, 플래니지에게 요청해주세요.

샘플을 제작해 드립니다.
